Federmodelle in der Befestigungs-technik
Warum Planer und Statiker diese realitätsnahe Bemessung von Verankerungen kennen sollten!
Federmodelle in der Befestigungs-technik

Aktuelle Normen und Richtlinien wie EN 1992-4 oder ACI 318 stoßen bei der Bemessung von Verankerungen in Beton immer wieder an Grenzen. Federmodelle schaffen hier Abhilfe. Denn sie berücksichtigen zusätzlich zu den übertragbaren Kräften auch Verschiebungen und Verformungen einer Verankerung. Zugleich lassen sich mit ihnen nicht nur rechteckige Dübel-Anordnungen mit maximal 3x3-Dübel-Konfiguration bemessen.
Im Whitepaper von fischer erhalten Sie alle Antworten auf die zentralen Fragen rund um den Bemessungsansatz mit Federmodellen:

  • Was zeichnet lineare und nicht-lineare Federmodelle aus?
  • Was lässt sich mithilfe der jeweiligen Ansätze berechnen?
  • Welche Einschränkungen bei Bemessungen beheben die Modelle mit Blick auf die aktuellen Normen (EN 1992-4, ACI 318)?
  • Wie wirkt sich die Ankerplattendicke auf das Berechnungsergebnis aus?
  • Wie werden Federmodelle in der Planungssoftware Fixperience berücksichtigt?

Zum Download des Whitepapers

Federmodelle als Problemlöser

Ob bei Brückenbauwerken, riesigen Fabrik- und Bürogebäuden oder in Fußballstadien – Verankerungen in Beton sorgen rund um den Globus für Sicherheit und Stabilität bei Tragwerkskonstruktionen aller Art.

Auch deshalb arbeiten seit vielen Jahren Fachleute daran, praxistaugliche Verfahren für den realitätsnahen Nachweis von ausreichend steifen Ankerplatten bereitzustellen. Mithilfe von Federmodellen lassen sich dabei nicht nur Verformungen und Spannungen in Ankerplatten unter Krafteinfluss berechnen. Zugleich können auch die Ankerkräfte der einzelnen Befestigungen innerhalb einer Ankergruppe bestimmt werden. Auf Basis dieser Erkenntnisse und Resultate lässt sich das Verhalten des gesamten Befestigungssystems beschreiben. Dr. Thilo Pregartner vom Befestigungsspezialisten fischer betont: „Prinzipiell kann die Methode der Federmodelle zur realistischen Beurteilung der Steifigkeit von Ankerplatten sowie zur Bewertung der Lastverteilung und ggf. Lastumlagerungen zwischen Befestigungen verwendet werden.“

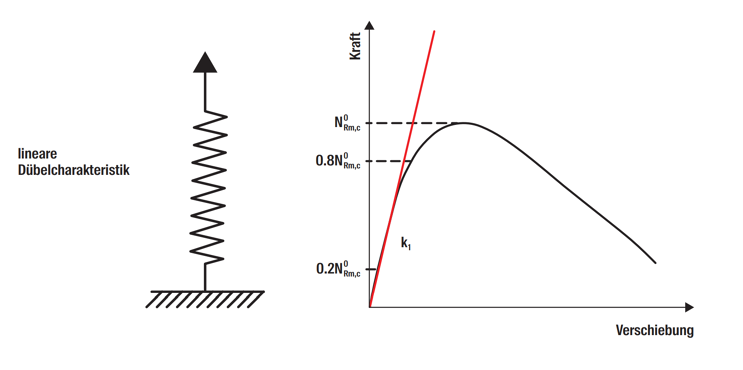

So sieht eine typische Last-Verformungskurve einer Einzelbefestigung bei Betonversagen aus. Die lineare Dübelcharakteristik wird über die Anfangssteifigkeit der Kurve (rote Linie unten) idealisiert.

Expertenmeinungen

Prof. Akanshu Sharma
Es ist ein wichtiger Schritt vorwärts, verformungsbasierte, nicht-lineare Analysen mit Federmodellen zu verbinden. Ingenieure haben dadurch unbegrenzte Möglichkeiten für eine sichere Bemessung von Verankerungen.
Junior-Professor Innovative Verstärkungsmethoden mit Befestigungen & Abteilungsleiter Materialprüfungsanstalt Brandschutz an der Universität Stuttgart
Dr.-Ing. Boglárka Bokor
Für uns ist es wesentlich, unser Wissen in Publikationen weiterzugeben. Im Dialog mit Experten und Endnutzern gewinnen wir Erkenntnisse zur Realisierung innovativer Ansätze in der Dübelbemessung und im Bauwesen.
Senior-Expertin Kompetenzteam Technologietransfer und Gremienarbeit bei fischer
Dr. Thilo Pregartner
Speziell bei der Geometrie von Ankerplatten stoßen Normen wie EN 1992-4 an Grenzen. Federmodelle spielen in der Befestigungstechnik daher künftig eine große Rolle.
Leitung Kompetenzteam Gremienarbeit und Technologietransfer bei fischer.
Dr. Oliver Geibig
Fixperience Online und die Anwendung des Federmodells sind nur zwei von vielen Bausteinen im Kontext der Digitalen Transformation. Zudem forciert fischer mit BIM Engineering weitere digitale Baumodelle.
Leiter Business Units & Engineering, Mitglied der Geschäftsführung, fischer Befestigungssysteme

fischer FiXperience

Mit dem C-Fix-Modul der Bemessungssoftware Fixperience wird Sicherheit berechenbar.

Um das Versagen einer Verankerung zu verhindern, muss ein Nachweis erbracht werden, dass das ausgewählte Produkt für die vorliegende Beanspruchung geeignet ist. Deshalb ist eine komfortable Bemessungssoftware für Planer und Statiker unerlässlich.

Die kostenlose Bemessungssoftware Fixperience von fischer setzt sich aus einer Ingenieursoftware und sieben speziellen Anwendungsmodulen zusammen. Das Modul CFix ist für die Bemessung von Stahl und Verbundankern in Beton die richtige Wahl.
Passend zu den neuen Bemessungsstandards und den Anforderungen von Planern und Statikern wird Fixperience ständig weiterentwickelt. So ist die neue Norm EN 1992-4 bereits vollständig in C-Fix-Online integriert.
In der neuesten Version wurden ebenfalls Finite-Elemente-Module integriert, mit denen die Steifigkeit der Ankerplatte mithilfe eines linearen Federmodells kontrolliert werden kann. Durch das Einfügen von Aussteifungen kann dann beispielsweise die Steifigkeit der verwendeten Ankerplatte optimiert werden. Nichtlineare Federmodelle werden zukünftig zur Verfügung stehen.

Das Modul „Federmodell“ ist ausschließlich in der Online-Version verfügbar.

Mehr Informationen zur Bemessungssoftware Fixperience
