fischer Langschaftdübel SXRL 8 x 120 T Senkkopfschraube

Name: fischer Langschaftdübel SXRL 8 x 120 T Senkkopfschraube
Brand: fischer

Variantes

Bilddaten herunterladen

Top Features

ETA-Bewertung mit hervorragenden Lastwerten: sichere Mehrfachbefestigungen von nicht tragenden Systemen in Beton und Mauerwerk.
Das lange Spreizelement macht den SXRL vielseitig in der Anwendung.
Lasten werden durch Dübelgeometrie gleichmäßig in Baustoff eingeleitet. Dadurch werden bei dünnwandigen Baustoffen Stege nicht zerstört.
Leichte Montage: Rippen verhindern beim Tiefersetzen das Mitdrehen des Dübels.

Der Vielseitige mit multipler Verankerungstiefe

Vorteile

Das lange Spreizelement mit multiplen Verankerungstiefe 50, 70 und 90 mm für SXRL 8 und SXRL 10 und 70 und 90 mm für SXRL 14 macht den SXRL zu einem vielseitig einsetzbaren Produkt.
Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch.
Die Zulassung zur Einzelpunktbefestigung in gerissenem Beton macht den SXRL 10 bei Anwendungen, wie z.B. der Befestigung von Vordächern und Außengeländern, zum Spezialisten in Beton und zu einer wirtschaftlichen Alternative gegenüber Stahlankern.
Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels bei der Montage.
SXRL 10 und 14 sind zusätzlich für Anwendungen, die auf Druck beansprucht werden zugelassen und darf für Fassadenkonstruktionen verwendet werden, die ohne Wandhalter auf Abstand montiert werden.
Der SXRL mit Nutzlängen bis 290 mm bietet für jede Anwendung den richtigen Dübel.

Der fischer Langschaftdübel SXRL-T ist mit der fischer Senkkopfschraube mit TX-Antrieb für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen. In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement. Mit der Sicherheitsschraube aus galvanisch verzinktem Stahl ist der Langschaftdübel für Befestigungen im Innenbereich wie Fenstern, Garderoben, Hängeschränken oder TV-Konsolen geeignet.

Anwendungen

Bewegungsmelder
Fenster
Führungsschienen
Garderoben
Handläufe
Heizkörper
Jalousien / Klappläden
Kabelkanäle
Kabelrinnen
Küchenhängeschränke
Leuchten
Metallhalterungen
Metallwinkel
Tore und Türen
TV-Konsolen
Wandbekleidungen
Wandregale

Baustoffe

Zugelassen für:

Hochlochziegel
Porenbeton
Hohlblock aus Leichtbeton
Kalksandlochstein
Wärmedämmblöcke
Vollblock aus Leicht- und Normalbeton
Vollziegel
Kalksandvollstein
Beton ≧ C12/15

Geeignet für:

Naturstein mit dichtem Gefüge
Vollgips-Platten

* Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.

Autorisations

ETA-07/0121
DoP No. 0329

Funktionsweise / Montage

Der SXRL ist geeignet für die Durchsteckmontage.
In Lochsteinmauerwerk wird durch die zwei Spreizzonen eine untergrundschonende Krafteinleitung gewährleistet. Die porösen Steinstege werden durch die zweite Spreizzone nicht zerstört und können dadurch zur Kraftweiterleitung herangezogen werden.
Die zwei Spreizzonen vereinen sich im Porenbeton und Vollbaustoffen zu einem langen Spreizelement und garantieren eine gleichmäßige, flächige Lastverteilung in den Untergrund.
Empfehlenswert zur Befestigung von Holzkonstruktionen.
Bei Metallkonstruktionen sind Dübel mit breitem Hülsenrand und Sechskantschrauben mit angeformter Unterlegscheibe zu empfehlen.

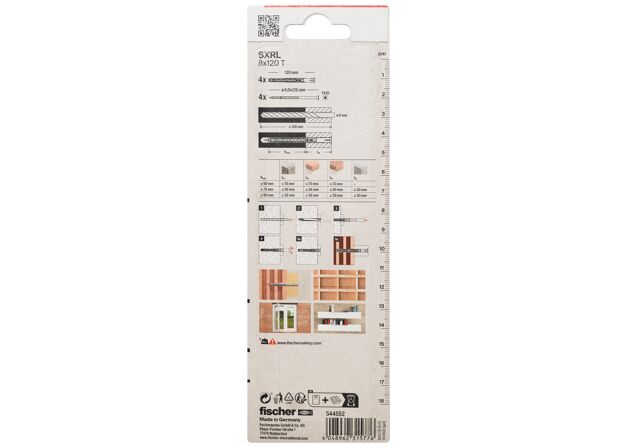

Montagebild

1 / 5

ETA-Zulassung
Bohrernenndurchmesser ( d₀ )	8 mm
Dübellänge ( l )	120 mm
Min. Bohrlochtiefe bei Durchsteckmontage ( h₂ )	130 mm
Nutzlänge bei Verankerungstiefe 50 mm ( t_fix )	70 mm
Nutzlänge bei Verankerungstiefe 70 mm ( t_fix )	50 mm
Nutzlänge bei Verankerungstiefe 90 mm ( t_fix )	30 mm
Antrieb	TX30

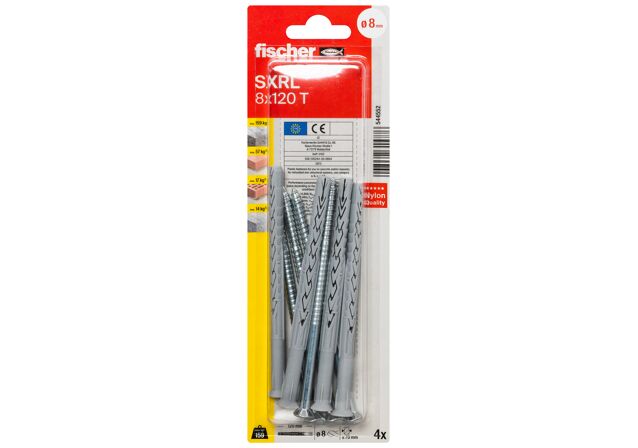

Inhalt	4 x Langschaftdübel SXRL 8 x 12 4 x Senkkopfschraube 6,0 x 125 mm
Verpackungsvariante	Blisterkarte
Menge	4 Stück
GTIN (EAN-Code)	4048962315776
