fischer Langschaftdübel SXR 10 x 120 T Senkkopfschraube

Name: fischer Langschaftdübel SXR 10 x 120 T Senkkopfschraube
Brand: fischer

Produktvarianten

Bilddaten herunterladen

Top Features

Geringe Verankerungstiefe spart Zeit und Kosten.
ETA-Bewertung in Beton und Mauerwerk.
Mit vormontierter Sicherheitsschraube mit Senkkopf.
Dübel spreizt in Vollbaustoffen.
In Lochbaustoffen verankert der Dübel im Hohlraum.

Der Effiziente mit kurzem Spreizelement

Vorteile

Die spezielle Funktionsweise ermöglicht bei einer Verankerungstiefe von nur 50 mm den Einsatz in Voll- und Lochbaustoffen und sorgt so für eine wirtschaftliche Befestigung.
Die ETA-Bewertung deckt den Einsatz in vielen Voll- und Lochbaustoffen ab und garantiert damit eine sichere Befestigung.
Die speziell entwickelte Kombination aus Langschaftdübel und Sicherheitsschraube sorgt für eine optimale Handhabung. Der Dübel zieht spürbar und bietet dadurch mehr Montagekomfort.
Umfangreiches Sortiment mit den Durchmessern 6, 8 und 10 mm, mit Nutzlängen bis 210 mm.

Der fischer Langschaftdübel SXR-T ist ein Dübel aus hochwertigem Nylon mit vormontierter fischer Sicherheitsschraube mit Senkkopf. Dank der besonderen Dübelgeometrie kann der SXR in Vollbaustoffen und Lochbaustoffen eingesetzt werden. Aufgrund der geringen Verankerungstiefe von nur 50 mm lässt sich der Langschaftdübel vor allem bei Mehrfachbefestigungen von nicht tragenden Systemen besonders wirtschaftlich verarbeiten. Der fischer Langschaftdübel SXR-T ist mit der Senkkopfschraube besonders für die Befestigung von Holzkonstruktionen zu empfehlen.

Anwendungen

Holzunterkonstruktionen
Jalousien / Klappläden
Handläufe
Garderoben
Wandregale
Leuchten
Bewegungsmelder
Wandbekleidungen
Metallwinkel
Metallhalterungen
Kabelkanäle
Kabelrinnen

Baustoffe

Zugelassen für:

Beton ≧ C12/15
Hochlochziegel
Hohlblock aus Leichtbeton
Kalksandlochstein
Kalksandvollstein
Porenbeton
Vollblock aus Leicht- und Normalbeton
Vollziegel
Wärmedämmblöcke

Geeignet für:

Naturstein mit dichtem Gefüge
Vollgips-Platten

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

ETA-07/0121
DoP No. 0329

Funktionsweise / Montage

Der SXR ist geeignet für die Durchsteckmontage.
Der SXR spreizt in Vollbaustoffen.
In Lochbaustoffen werden die Lasten im Bereich der Steinstege übertragen.
Bei Hochlochziegel nur im Drehgang bohren (ohne Schlag).
Empfehlenswert zur Befestigung von Holzkonstruktionen.
Zur Befestigung von Metallkonstruktionen ist SXR-FUS mit Dübel mit breitem Hülsenrand und Sechskantschrauben mit angeformter Unterlegscheibe zu empfehlen.

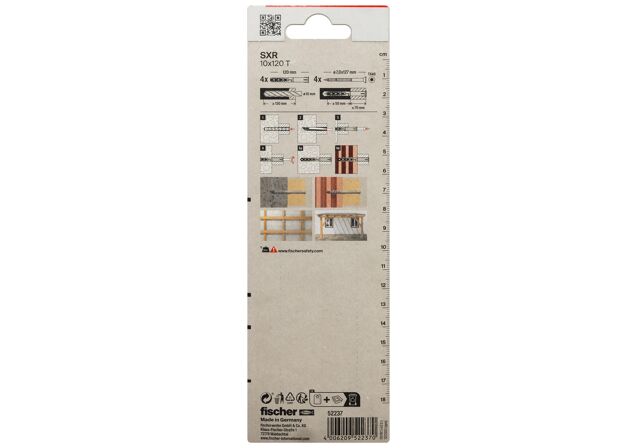

Montagebild

1 / 5

ETA-Zulassung
Bohrernenndurchmesser ( d₀ )	10 mm
Min. Bohrlochtiefe bei Durchsteckmontage ( h₂ )	130 mm
Nutzlänge bei Verankerungstiefe 50 mm ( t_fix )	70 mm
Antrieb	TX40
Dübellänge ( l )	120 mm
Inhalt	4 x Langschaftdübel SXR 10 x 120 4 x Senkholzschraube 7,0 x 127 TX40
Verpackungsvariante	Blisterkarte
Menge	4 Stück
GTIN (EAN-Code)	4006209522370
