fischer Fensterrahmendübel F 10 M 132

Name: fischer Fensterrahmendübel F 10 M 132
Brand: fischer

Varianti del prodotto

Bilddaten herunterladen

Top Features

Brandschutzgeprüft nach R 120: Verwendung in brandschutzrelevanten Anwendungen.
Spannungsfreie und langlebige Befestigung des Rahmens. Durchgehendes Gewinde verhindert Heranziehen des Rahmens.
Verwendung für alle Voll- und Lochbaustoffe reduziert Komplexität.
Zug- und druckfeste Verankerung von Metall- und Kunststoffprofilen.
Mit Senkkopfschraube.

Der Dübel mit Senkkopfschrauben für eine spannungsfreie Montage von Fenster- und Türrahmen.

Vorteile

Der Metallrahmendübel F-M erreicht die Feuerwiderstandsdauer F 120. Dies erlaubt die Verwendung in brandschutzrelevanten Anwendungsgebieten.
Das Funktionsprinzip verhindert das Heranziehen des Fensterrahmens gegen den Untergrund und bewirkt eine spannungsfreie und langlebige Befestigung des Rahmens.
Die besondere Dübelgeometrie verankert Metall- und Kunststoffprofile zug- und druckfest und ermöglicht einen sicheren Halt des Fensterrahmens.
Die Abdeckkappen sorgen für eine dezente Abdeckung des Schraubenkopfes.

Der fischer Metallrahmendübel F 10 M ist ein Spezialdübel zur spannungsfreien Abstandsmontage von Fenster- und Türrahmen. Dieser besteht aus einer Metallhülse und einer Senkkopfschraube aus galvanisch verzinktem Stahl. Der F 10 M wird zeitsparend in der Durchsteckmontage gesetzt. Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt auf und verspannt sich gegen die Bohrlochwand. Dadurch wird der Fensterrahmen spannungsfrei in Voll- und Lochbaustoffen befestigt. Der fischer Metallrahmendübel F 10 M ist neben der Befestigung von Fenster- und Türrahmen auch für Kanthölzer geeignet.

Bohrernenndurchmesser ( d₀ )	10 mm
Min. Bohrlochtiefe bei Durchsteckmontage ( h₂ )	150 mm
Effektive Verankerungstiefe ( h_ef )	30 mm
Dübellänge ( l )	132 mm
Max. Dicke des Anbauteils ( t_fix )	102 mm

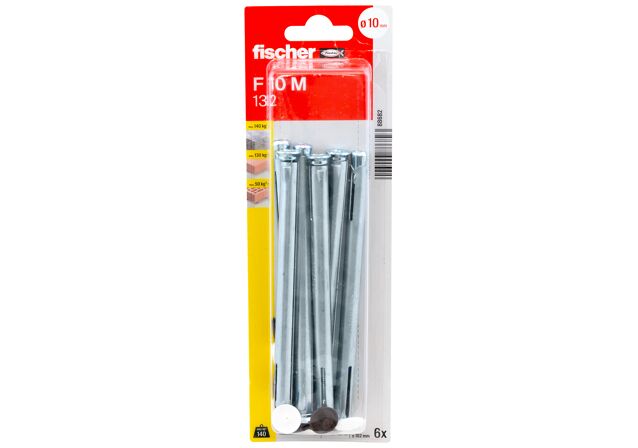

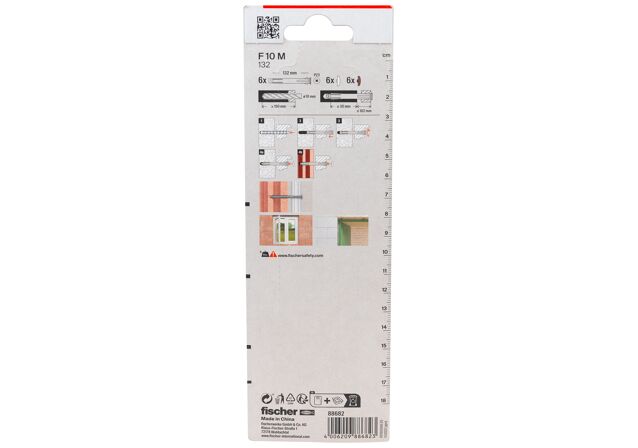

Inhalt	6 x Metallrahmendübel F 10 M 132 - Metall 6 x Abdeckkappe weiß 6 x Abdeckkappe dunkelbraun
Verpackungsvariante	Blisterkarte
Menge	6 Stück
GTIN (EAN-Code)	4006209886823
